液壓升降臺說明
一、液壓升降臺是根據汽車制造廠沖壓生產流水線、開卷落料線的特殊需要而專門設計的供自動提取坯料、能自動上升一定高度的專用垛料平臺。該臺結構簡單，使用維護方便，性能穩定可靠。

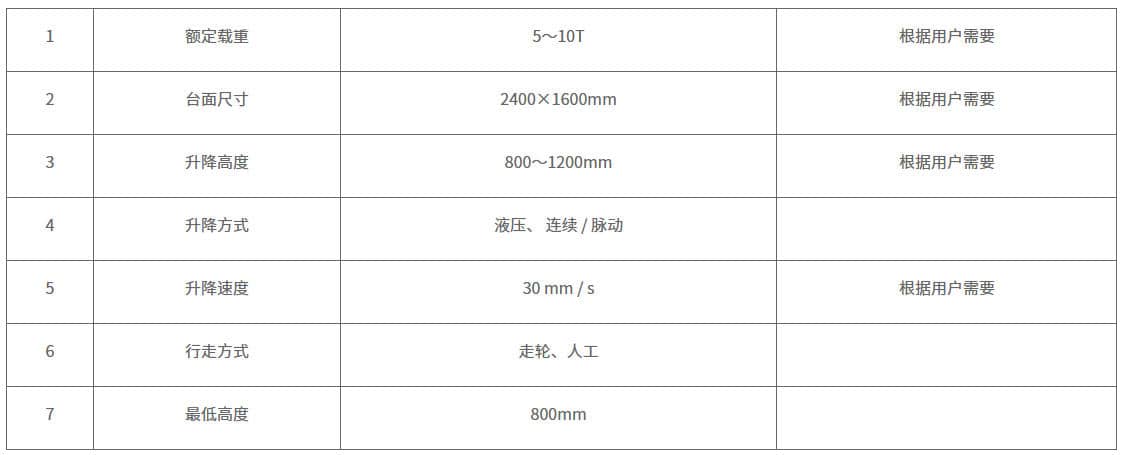

二、主要技術參數:
上述技術參數，如有特殊需要，可另行設計。
三、設備的結構簡介及工作原理：

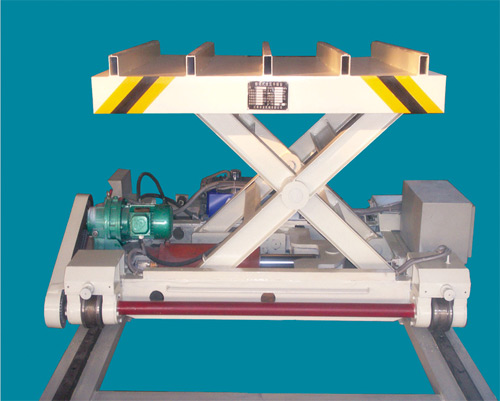

液壓升降臺采用雙剪式機構實現升降。該機通過位于底座上的液壓缸的推拉作用，經過下滑塊帶動剪刀叉作水平移動，改變剪刀叉的夾角，由上滑塊的移動實現平臺的升降。該機還可設有擺線針輪減速機和鏈條組成的行走機構，實現平臺的自動行走。電器采用PLC控制，輕松實現自動連續/脈動升降一定高度，并設有上下極限限位。
