鑄鐵機技術參數和說明
一、鑄鐵機說明:
1.用途
本機是化鐵爐的后工藝—把鐵水澆鑄成連狀形的小鐵塊。
2.工作原理
由電動機帶動HLL 型彈性柱銷聯軸器和YWZ制動器通過減速器傳至鼓形齒輪聯軸器，帶動鏈帶軸拖動鏈帶，使鑄鐵模作循環轉動。鐵水澆入鑄鐵模，連續運轉，在運轉中用水冷卻而成小鐵塊，最后進入機后，流向雙向翻斗進入平車內。
4.設備供貨范圍
包括：1)鐵水流槽
2）鑄鐵機機前設備：蓋板、擋鐵水板、出渣小平車、300滑輪。

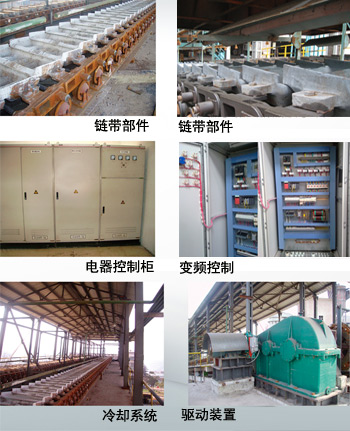

3)鑄鐵機本體：頭輪裝配、尾輪裝配、頭輪支架、尾輪支架、鏈條裝配、滾輪裝配、滾輪支架、鑄鐵模、聯軸器、上下軌道、主動力電機、主動力減速機、主動力制動器。
4)打鐵裝置
5)鐵塊溜槽
6)雙向鐵塊翻板裝置：包括電動推桿二臺

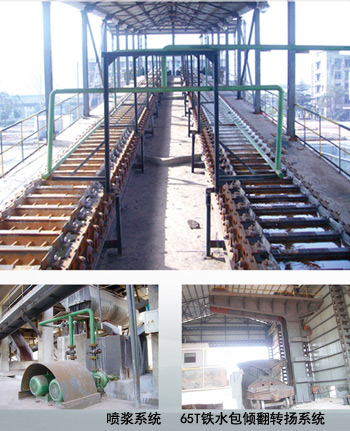

7)噴漿裝置：噴漿裝置安置在鑄鐵機下方，采用現在攪拌方式。無需噴漿處理房。包括泥漿泵二臺(帶電機)、攪拌機一臺(帶電機)。
8)冷卻系統：包括機上部分全部冷卻水管路。(注：不包括水泵及泵房設施、循環水處理、后期鐵塊冷卻。)
9)電控系統。

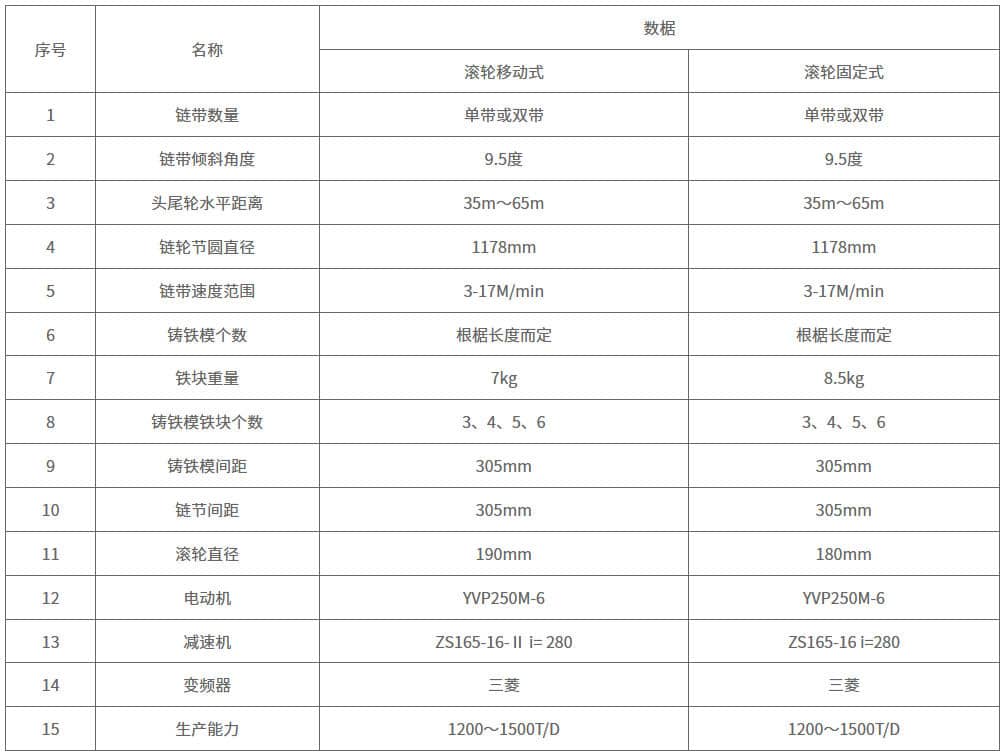

二、技術參數

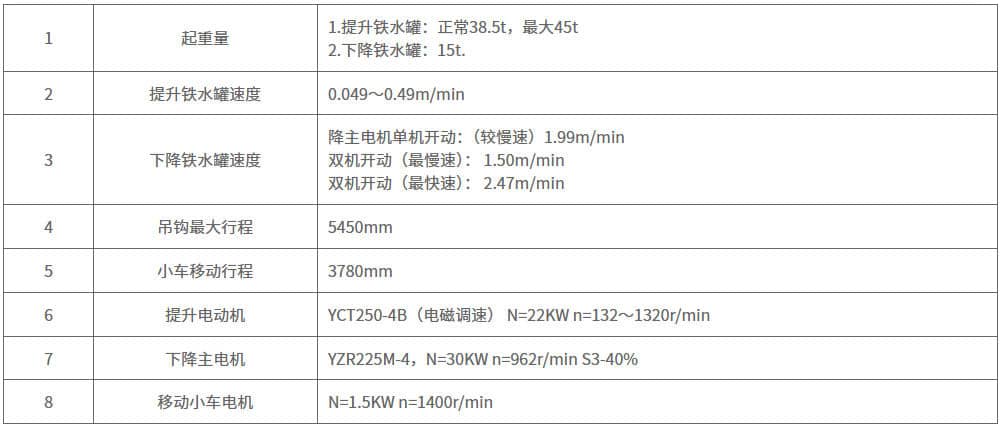

65T傾翻轉揚

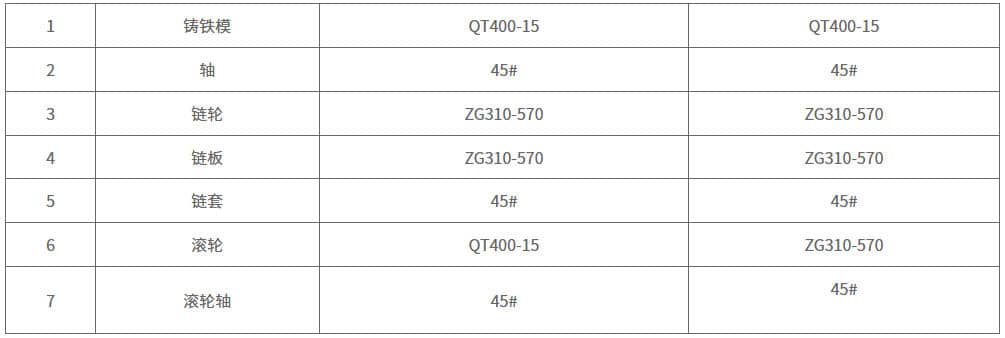

鑄鐵機材質
